產品介紹
1.1 產品特點
(1) 控制器主控單元采用高性能MCU微處理器，算力強大，性能穩定。
(2) 控制器報警回路采用無極性二總線工作方式，單回路最大帶載能力200點現場設備。
(3) 控制器采用7英寸真彩液晶屏，支持中英文界面切換及不同類似報警信息分區顯示功能。
(4) 控制器具備在線修改設置現場探測器報警閾值的功能。
(5) 控制器具備預警、報警、復合邏輯判斷、PAS報警等各種智能化邏輯分析判斷功能。
(6) 控制器具備分區顯示系統內探測器的污染狀態的功能。
(7) 控制器內置運行數據存儲單元，可實時記錄存儲系統的運行信息。
(8) 控制器可通過圖形化方式實時顯示備用電池工作狀態及其電壓、電量信息。
(9) 控制器回路子卡內置專用加密芯片，具備防偽功能。
工作溫度 | -10～+55℃ |
貯存溫度 | -20～+65℃ |
相對濕度 | ≤93±3%（40±2℃無凝露） |
電氣特性 | |
工作電壓 | AC220V（85%～110%）50Hz |
系統電源 | 20A @DC27.5V /2路（15A/5A） |
10A @DC27.5V /2路（7A/3A） | |
5A @DC27.5V /2路（2A/3A） | |
聯動電源 | 10A @DC27.5V /1路 |
備用電池 | (12V24 Ah)×2 ；(12V17 Ah)×2；(12V12 Ah)×2；(12V7 Ah)×2。 |
系統特性 | |
顯示單元 | 7英寸彩色液晶屏 |
系統容量 | JB-TB-JF30KL4：報警回路：1～4；多線盤：1；總線盤：0 |
JB-TB-JF30KL8：報警回路：5～8；多線盤：1；總線盤：1 | |
JB-TG-JF30KL： 報警回路：1～32；多線盤：18；總線盤：7 | |
JB-TT-JF30KL： 報警回路：1～32；多線盤：18；總線盤：7 | |
回路容量 | 200點/回路 |
回路拓?fù)?/span> | 分支方式 |
回路長度 | 1000米（采用線徑＞RVS2*1.0mm2導線） |
組網容量 | 系統組網數量≤99臺控制器 |
組網拓?fù)?/span> | 手拉手方式 |
組網距離 | ≤1000米（RVS2*1.5mm2導線） |
通訊端口 | 外部CAN：1個；.RS232：1個；USB接口：1個， RJ45：1個；RS485：2個 |
繼電器觸點 | 公共火警：1個；公共故障：1個（可配置）；觸點容量1A@24VDC |
打印機 | 1個 |
運行數據存儲單元 | 1個（存儲空間100萬條信息記錄） |
結構特性 | |
顯示操作盤 | 金屬面板、5U |
多線控制盤 | 金屬面板、2U（8路） |
總線控制盤 | 金屬面板、4U（60路）/ 2U（30路） |
機柜（箱）材質 | 優質鍍鋅板材 |

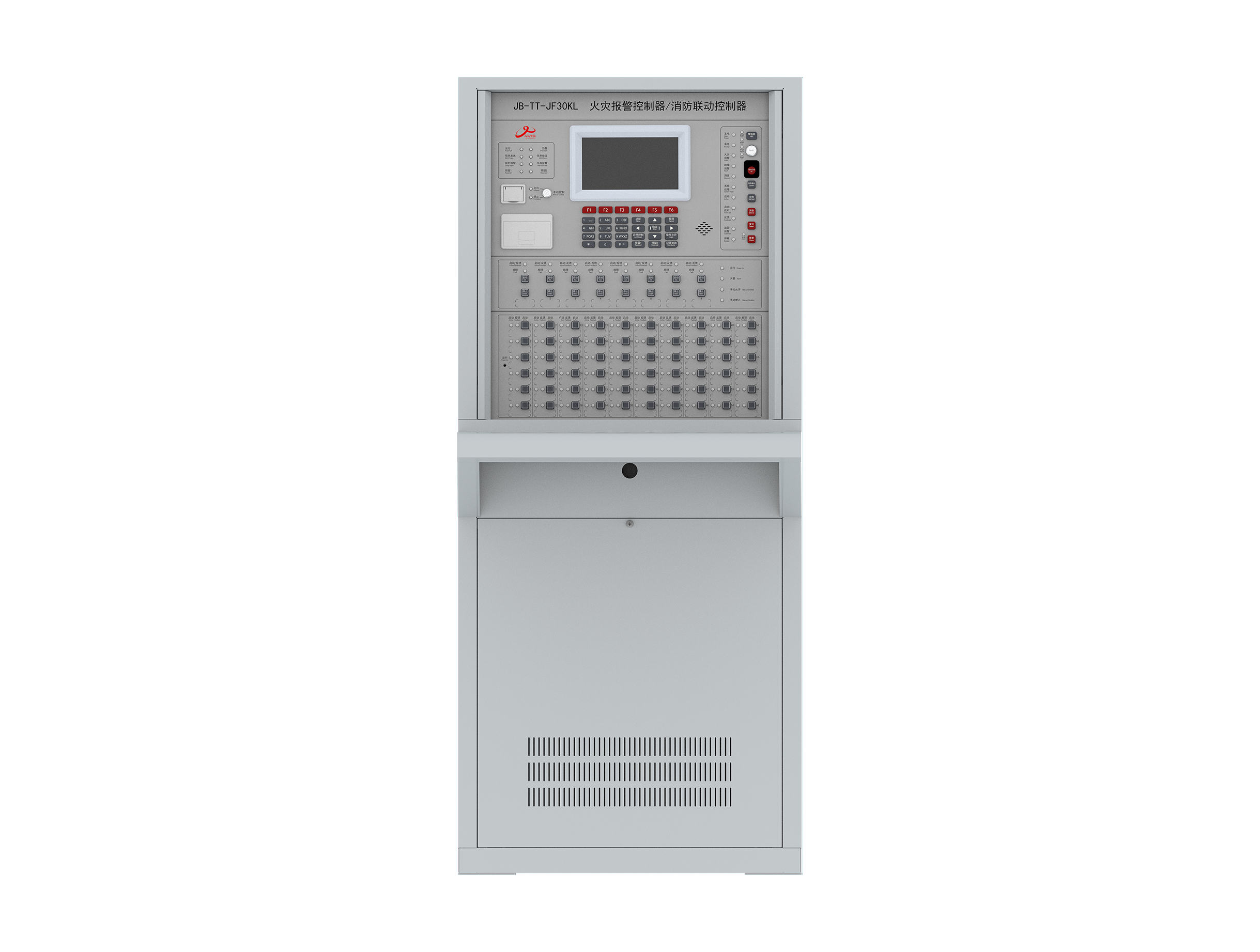

| 機柜尺寸 | JB-TT-JF30KL（L×W×H）： 545mm×800mm×1266mm（單節） 1062mm×800mm×1266mm（雙節） |
防護等級 | IP30 |
機柜顏色 | 灰皺紋 |
